Жатки для подсолнечника НАШ-673; -873; -1273; -1256

Жатки для подсолнечника НАШ производства УНИСИБМАШ г. Новосибирск

шириной захвата 4,4/ 5,6/ 6,5/ 8,8 метров и захватом 6, 8 и 12 рядков, с междурядьем 73 и 56см.



— Жатки НАШ предназначены для уборки подсолнечника при влажности 12-20 % и влажности корзинок 50-68 %, во всех зонах его возделывания, различных сортов как рядкового, так и без рядкового посева. Одинаково эффективно работают как при уборке высокорослых, так и низкорослых сортов. Вибрационный транспортер обеспечивает устойчивый поток корзинок и подачу семян в желоб шнека.
— Жатка НАШ не боится сорности на полях и не забивается зеленой травой, в отличие от аналогов.
— Сочетание надежной и эффективной конструкции позволяет использовать жатку НАШ на максимальной мощности в течение всего срока эксплуатации даже в сложных погодных условиях (сильный ветер, снег и мороз).
Коротко о рядковых жатках НАШ:

• Изготавливается на все модели комбайнов отечественного и импортного производства

• Производятся с захватом 6, 8 и 12 рядков, с междурядьем 73 и 56 см

• Может убирать подсолнечник как в рядковом, так и сплошном посеве, прибитый к земле подсолнечник убирают по диагонали (после града и сильного ветра)

• Потери при уборке подсолнечника от 0,5 до 2% в зависимости от спелости и режимов уборки

• Скорость уборки до 10 км/ч;

• Жатка простая в обслуживании и надежная в эксплуатации

• Может убирать кукурузу (рекомендуем с урожайностью до 70ц/га)

• Заводская гарантия 2 года (при этом не важно – сколько Га убрала жатка)

• Выпускается с 1995 года (работает уже более 13 000 штук в России и в ближнем зарубежье)

Принцип работы жатки

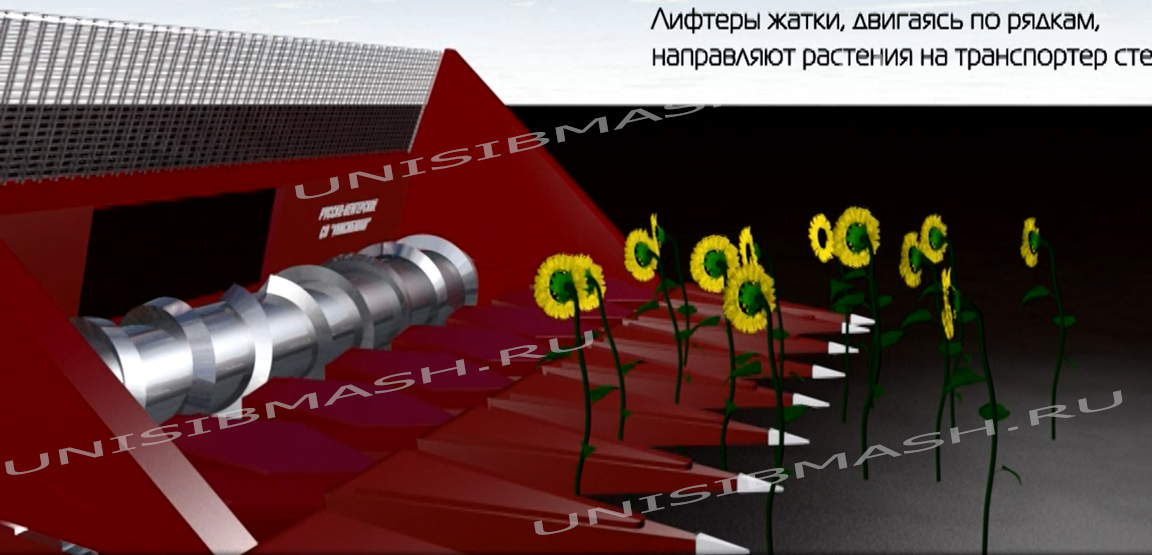

Лифтеры жатки двигаясь по рядкам, направляют растения на транспортер стеблей их конструкция позволяет поднимать сильно опустившиеся стебли с корзинками уменьшая потери семян, особенно пересохшего подсолнечника в поле.



Принцип работы жатки движение по рядкам подсолнечника

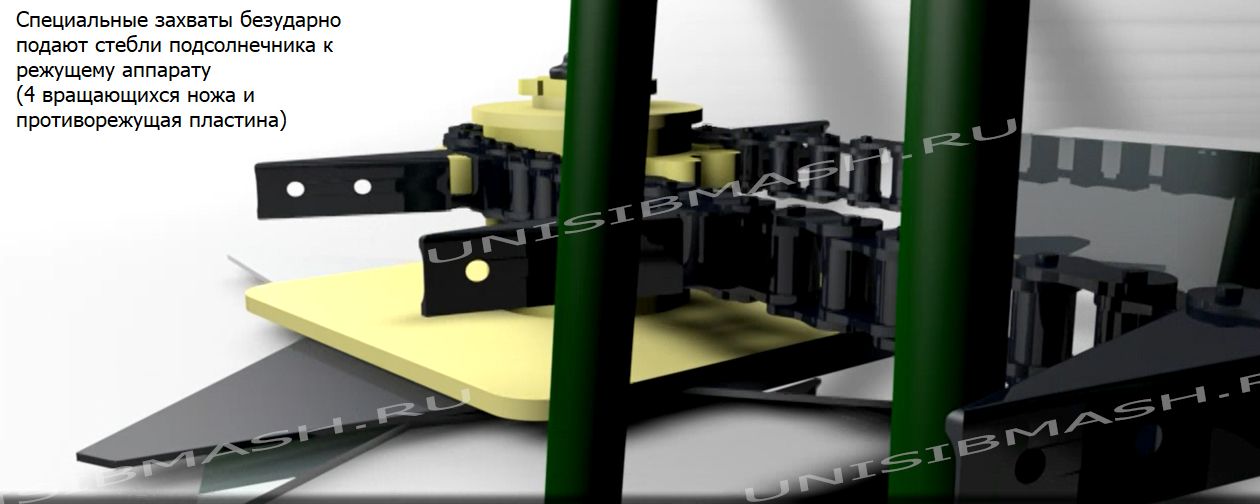

Продвигаясь по рядкам, транспортер стеблей без ударно подает стебли к режущему аппарату.



Принцип работы жатки НАШ-873

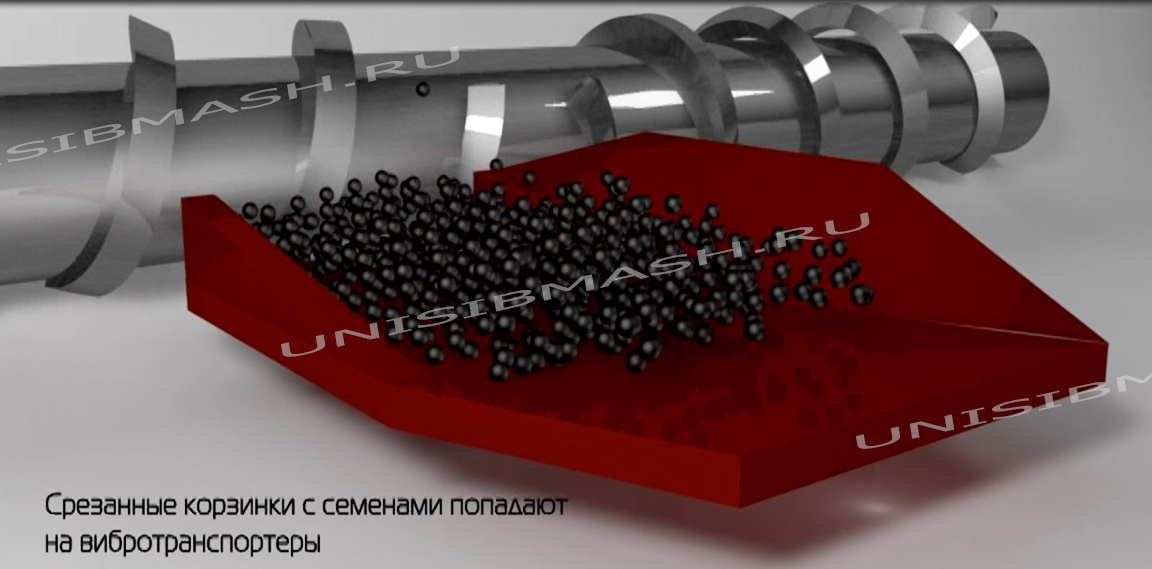

Вибротранспортеры обеспечивают равномерную и без потерь подачу корзинок и семян к шнеку, который подает срезанную массу в наклонную камеру комбайна.



Принцип работы жатки НАШ-873

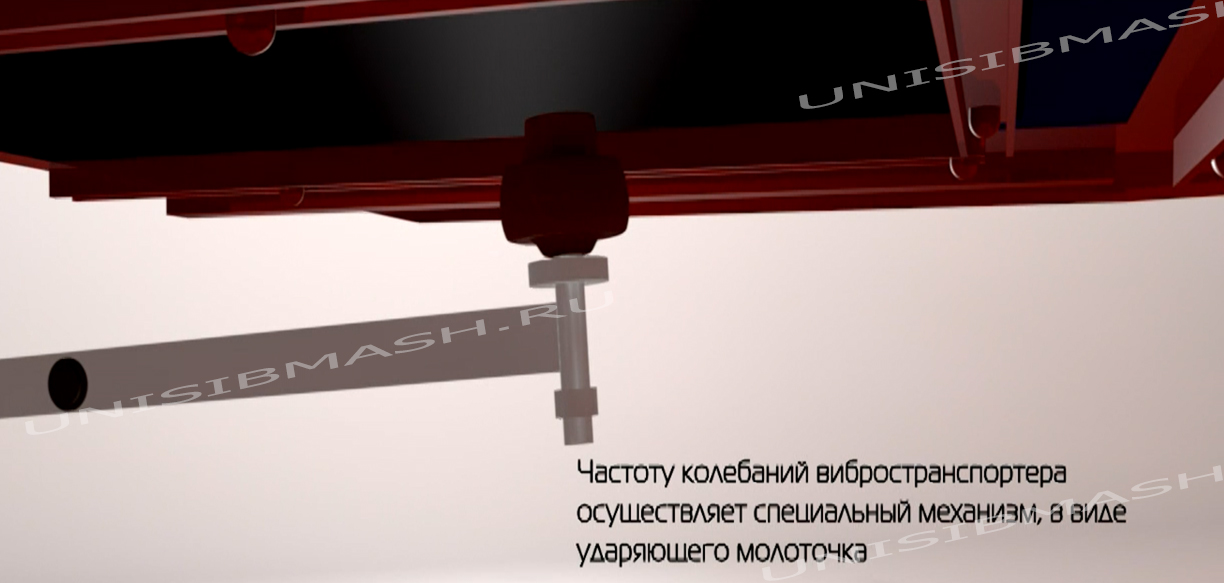

Вибротранспортер приводится в движение специальным молоточком, который движется за счет эксцентриковой втулки, установленной на валу. Интенсивность колебаний при необходимости можно регулировать.



Принцип работы жатки НАШ-873



     Особенности рядковых жаток НАШ завода «УНИСИБМАШ»



Жатка в работе

Уборка специализированной жаткой

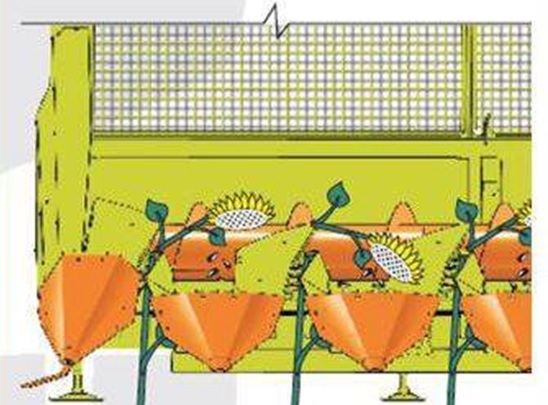

Жатка имеет специальную конструкцию каждого русла, во время движения подсолнечник наклоняется вибротранспортерами, в момент среза стебля корзинка располагается над жаткой и если семена высыпаются из корзинки, то не на землю, а в жатку – это позволяет сократить потери до 0,5 %.

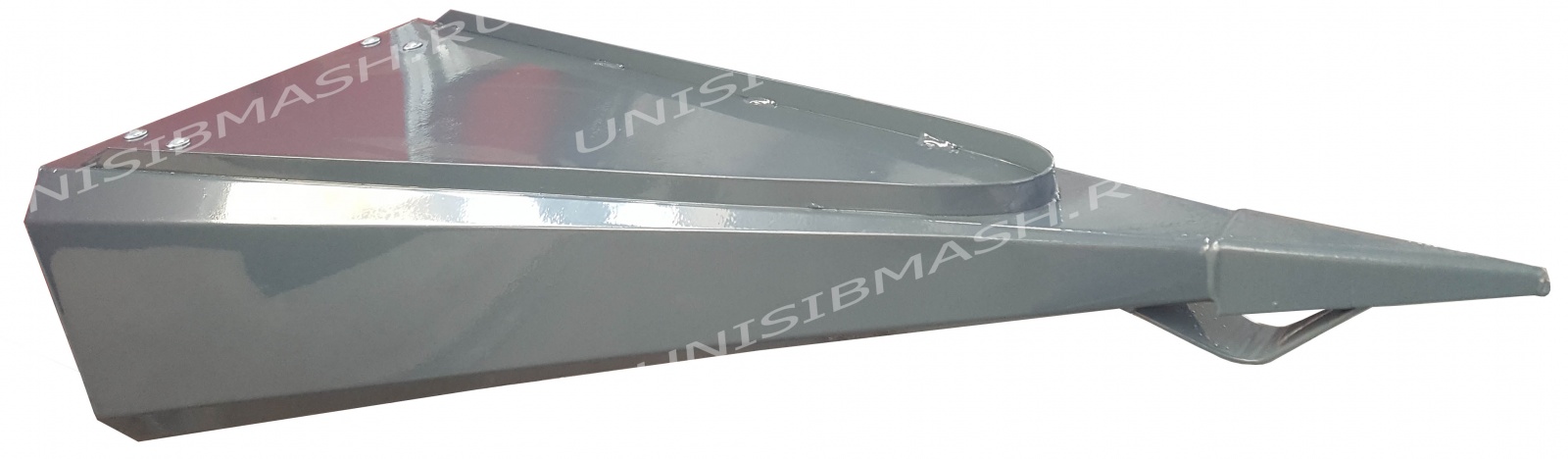

Лифтер жатки НАШ-873



Уборка без потерь



Лифтеры закреплены шарнирно и имеют регулировку по наклону могут захватывать корзинки, расположенные практически у земли тем самым жатка срезает все корзинки подсолнечника минимизирует потери (например, низко расположенные шляпы крупноплодного подсолнечника, либо упавшие растения после града и сильного ветра). Специальные бортики помогают избежать потери от просыпания семян в момент прикосновения жаткой к стеблям подсолнечника во время движения и защищает от сдувания их ветром.

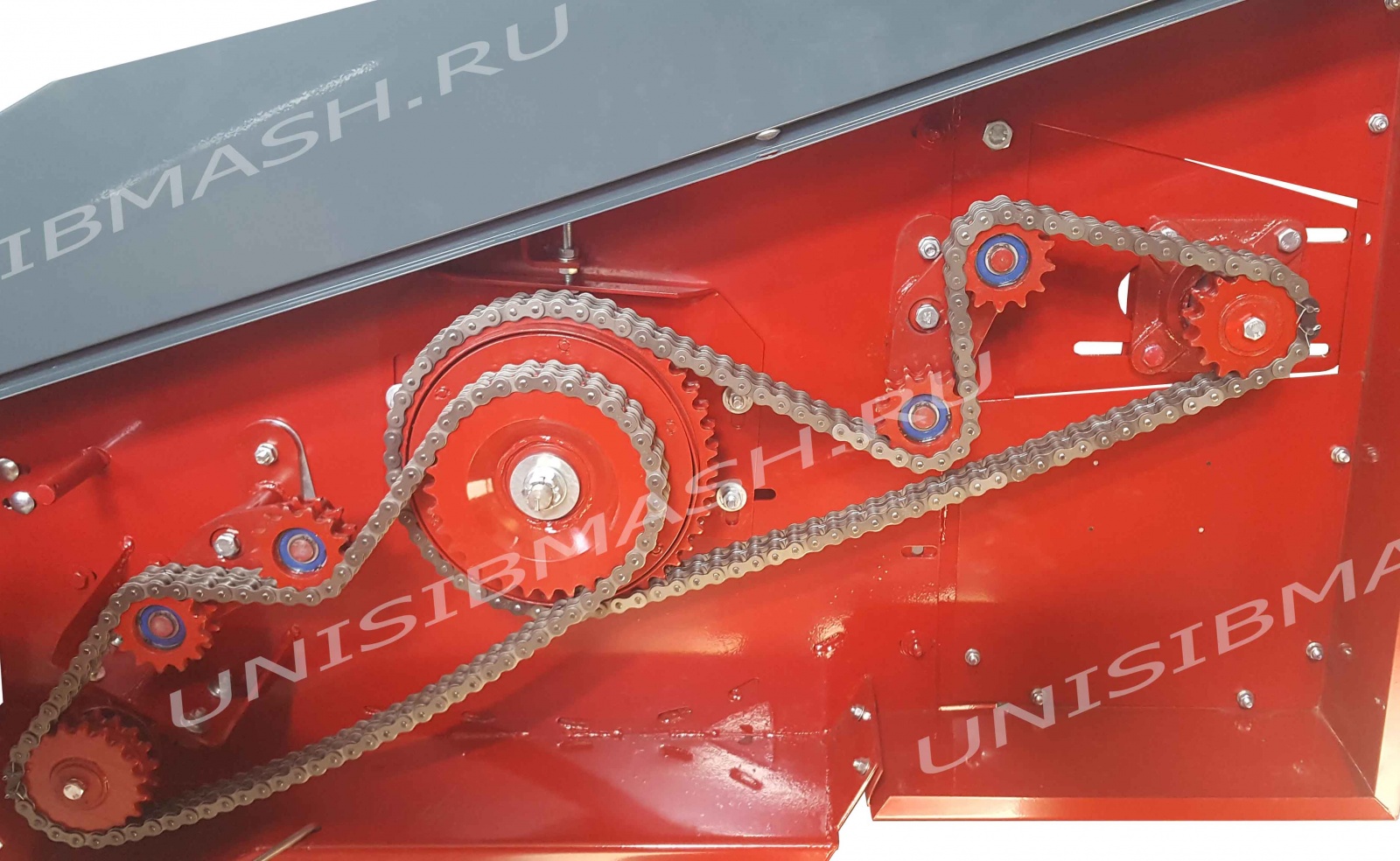

Привод жатки НАШ-873

Надежность и безопасность

Привод жатки надежный и защищен от перегрузки, имеет предохранительную фрикционную муфту. Вращение передается 2-х рядной цепью шагом 19,05 с увеличенной разрывной нагрузкой. Вращение редукторов режущих аппаратов приводится 4 с левой и 4 с правой стороны, через шнек. Для разных режимов уборки, разных сортов и урожайности подсолнечника предусмотрено изменение скорости вращения шнека и режущих аппаратов, в комплекте идут сменные звёздочки привода с разным количеством зубьев.

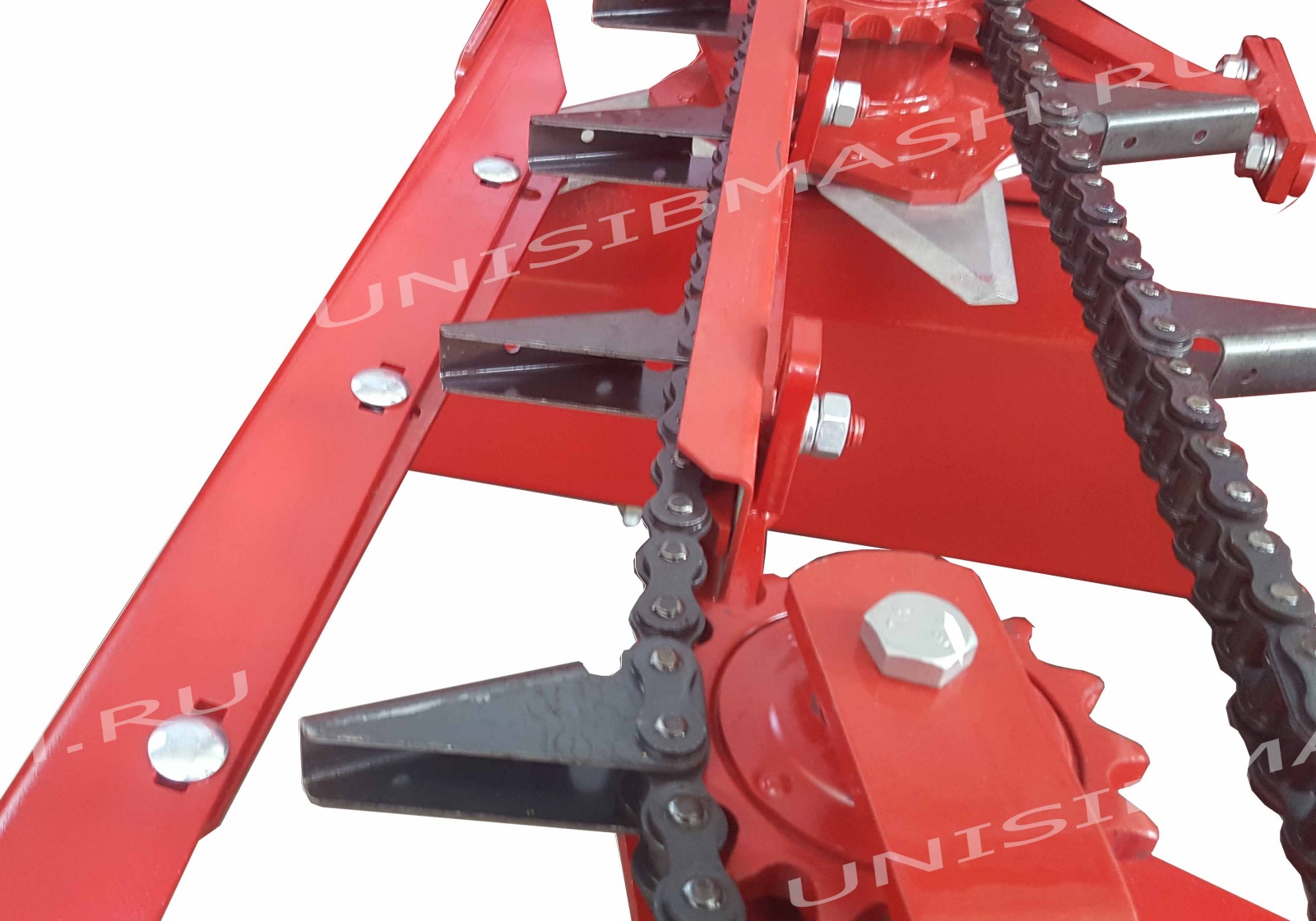

Регулировка ширины канала жатки НАШ-873

Универсальность

В зависимости от средней толщины стебля подсолнечника в каждом конкретном случае ширину канала можно изменить при помощи специальной планки. Тем самым отрегулировать нужный наклон стеблей подсолнечника и корзинок.

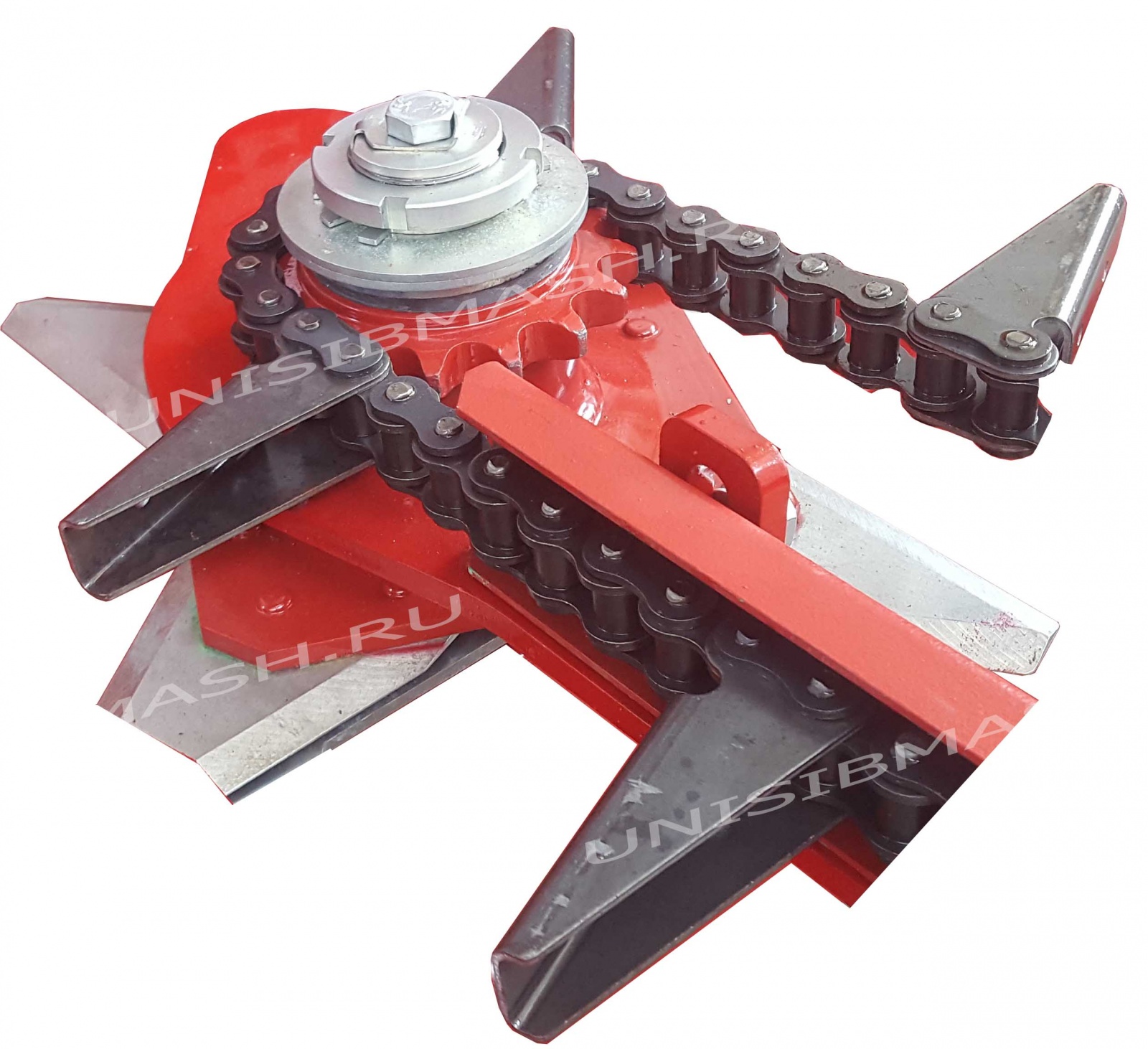

Режущий аппарат жатка НАШ-873





Двойная защита

Жатка защищена от перегрузок и имеет кроме муфты на приводе еще и фрикционную муфту на каждом режущем аппарате и при попадании посторонних предметов он остановится, не разрушая машину.

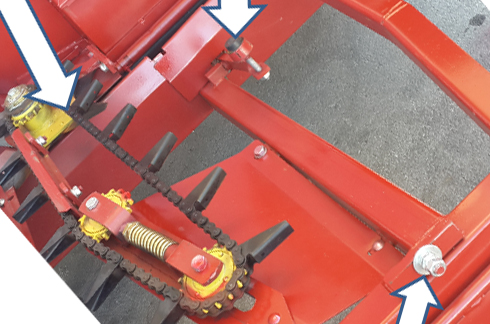

Обслуживание 3.jpgПроста в обслуживании

Для того чтобы отрегулировать интенсивность колебаний молоточков вибротранспортера или натянуть транспортер стеблей достаточно открутить одну гайку и откинуть вверх вибротранспортер и лифтер на что требуется 1-2 минуты.

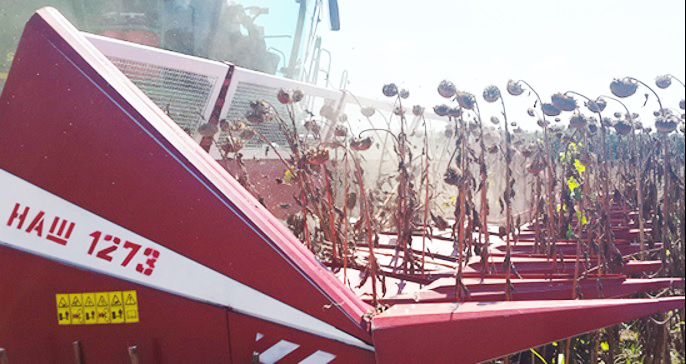

Жака для уборки подсолнечника НАШ-1273 в работе

Приспособленность к уборке разноярусного подсолнечника

Высокие боковины, ограничивают выпадение за жатку при уборке разно ярусного подсолнечника или не попадания жаткой в рядок,так же является защитой от ветра. Высокие сетки, не позволяют корзинкам перелетать через верх жатки.



    Жатка для уборки подсолнечника НАШ-673; -873; НАШ-1273 поставляется в следующей комплектности:

⚙️ жатка в сборе (сняты сетки и боковины, грузится в машину на транспортной подставке в стоячем положении);

⚙️ сетка (отдельные 3 места для НАШ-673 и 873, 4 места для НАШ-1273);

⚙️ карданный вал (отдельное место 1 шт. для НАШ-673 и 873 и 2 шт. для НАШ-1273 );

⚙️ ЗИП – “черный ящик” (лежит в боковине) в него входит:

– комплект ЗИП (звенья на цепи, пружина тарельчатая, накладки фрикционная, шестерни конические) + крепеж для сеток, кронштейнов и боковин;

– руководство по эксплуатации и паспорт (2 книжки)



ПАРАМЕТРЫ НАШ-673 НАШ-873 НАШ-1273 НАШ-1256
Количество рядков, шт 6 8 12 12
Ширина междурядий, см 70-76 70-76 70-76 50-56
Ширина захвата, м 4,4 5,6 8,8 6,5
Рабочая скорость, км/ч 6-10 8-10 6-8 8-10
Производительность, га/ч 2,4 3,0 4,5 5,0
Потери семян, не более % 0,4 0,4 0,4 0,4
Масса, кг 1300 1700 2500 2500
